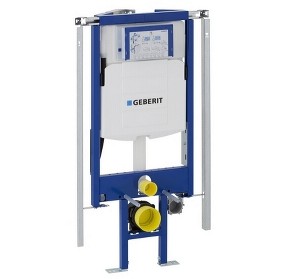

Geberit Duofix Eck-Montageelement für Wand-WC mit UP-Spülkasten UP320

Geberit Duofix Eck-Montageelement für Wand-WC mit UP-Spülkasten UP320
für Betätigung von vorne
Bauhöhe 1120 mm


Verwendung:

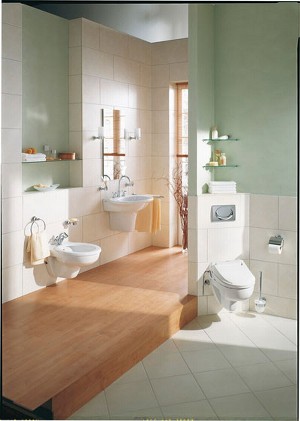

• Zur Montage als Eckelement vor Trockenbau-, Massiv-, Duofix oder GIS Wand
• Zur freistehenden Montage mit einseitigem Wandanschluss
• Geeignet für Fußbodenaufbau 0 - 20 cm

Eigenschaften:

• Trockenbauelement
• Selbsttragend
• Rahmen pulverbeschichtet, Farbe Geberit blau
• Keramikbefestigungen M12, Befestigungsabstand 18 cm oder 23 cm
• Fußstützen mit cm-Raster-Markierung, verzinkt, höhenverstellbar
• Fußstützen eingerückt für seitlichen Verzug der Abwasserleitung
• Wand-WC-Bogen tiefenverstellbar in 8 Positionen, Verstellbereich 45 mm, Befestigung schallgedämmt
• Fußplatte drehbar, für den Einbau in UW50 und UW75 Profile
• Profile für Befestigung an der Wand und Befestigung der Beplankungsauflagen, beidseitig 10 cm ausziehbar
• Ausziehprofile mit Raster-Markierung
• Wandbefestigung variabel 30° bis 60°
• Beplankungsauflage vorne, oben und seitlich
• Elementabmessungen variierbar

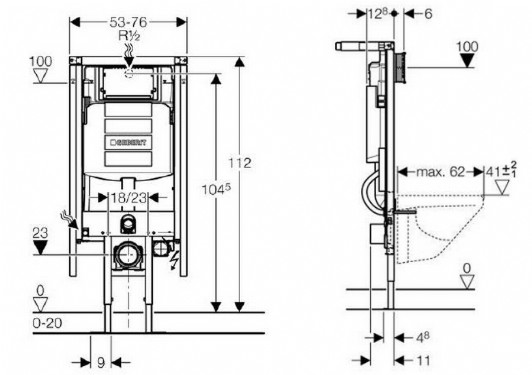

• Maße min./max. für die Grundfläche: B = 56/76 cm, T = 28/38, Schenkellänge = 39,6/53,7 cm
• Rahmen mit Achsmittenmarkierung
• UP-Spülkasten UP320 mit Betätigung von vorne, 25 Jahre Ersatzteilsicherheit
• UP-Spülkasten für werkzeuglose Montage und werkzeuglose Servicearbeiten
• UP-Spülkasten schwitzwassergedämmt
• Bauschutz für Serviceöffnung werkzeuglos montierbar und werkzeuglos ablängbar
• Spülmenge einstellbar
• Bei Werkseinstellung sofortiges Nachspülen möglich
• Wasseranschluss hinten/oben in der Mitte
• Verbindungsschlauch zum Eckventil werkzeuglos verschraubbar
• Drückerstangen schallgedämmt, werkzeuglose Schnelleinstellung
• 2-Mengen-Spülung mit Betätigungsplatte Sigma50, Sigma20, Samba oder Bolero
• 1-Mengen-Spülung mit Betätigungsplatte Sigma10
• Spül-Stopp- oder 1-Mengen-Spülung mit Betätigungsplatte Rumba, Mambo oder Tango
